美国trans-tek 280系列Lvdts交流传感器
***
- 产品详情
- 产品参数
主要特点
- 范围从0.05“到2”±
- 非线性度≤0.4%
- 大芯孔间隙
- 低成本
-电气规格
| 模型 | 线性范围 ±英寸（毫米） | 参考 频率 | 敏感 在V / V | 输入 阻抗 欧姆 | 输出 阻抗 欧姆 | 相位角 无补偿 | 频率 为零 相移 | 最大 非线性 | 最大 激励 |
| 0280-0000 | 0.050（1.27） | 1.0千赫 | 四点五 | 七十一 | 九百三十五 | 3° | 1.6千赫 | ±0.4% 满刻度 | （1.0 |
| 0281-0000 | 0.100（2.54） | 1.0千赫 | 三点二 | 七十 | 三百四十二 | 3° | 1.4千赫 | ||
| 0282-0000 | 0.250（6.35） | 2.4千赫 | 二点九 | 四十六 | 一百六十 | 25° | 17千赫 | ||
| 0283-0000 | 0.500（12.7） | 2.4千赫 | 一点八 | 一百零七 | 二百六十五 | 15° | 10千赫 | ||
| 0284-0000 | 1（25.4） | 2.4千赫 | 零点九五 | 一百 | 一百三十四 | 9.5° | 7.8千赫 |
特点：
- 电气规格是基于激励初级线圈与指定的激励频率。
- 标称值给出的灵敏度
- 工作温度50°F 250°F（46°C 121°C）
规格-机械
| 模型 | 住房 长度 英寸（毫米） | 核心 长度B 英寸（毫米） | 电气 中心C 英寸（毫米） | 内 袖子 材料 | 总净重量W / 0核心 克 | 核心网 重量 克 | 核心部分 数 | 引线长度， 仪表 |
| 0280-0000 | 1.63（41.4） | 1（25.4） | 0.63（16） | 酚醛 | 四十 | 五点四 | C005—0046 | 7 26 AWG #” |
| 0281-0000 | 1.94（49.3） | 1.19（30.2） | 0.78（19.8） | 酚醛 | 四十八 | 六点四 | C005 45 | 7 26 AWG #” |
| 0282-0000 | 3.31（84.1） | 1.25（31.8） | 1.47（37.3） | 酚醛 | 六十七 | 七 | C005 - 0044 | 7 26 AWG #” |
| 0283-0000 | 4.88（124） | 2（50.8） | 2.25（57.2） | 酚醛 | 一百零五 | 十二点一 | C005—0037 | 7 26 AWG #” |
| 0284-0000 | 6.88（175） | 3（76.2） | 3.25（82.6） | 酚醛 | 一百二十 | 十八点四 | C005 - 0038 | 7 26 AWG # |

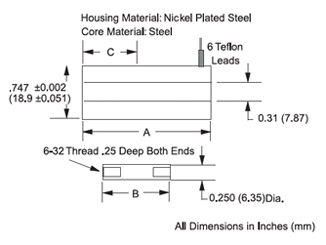

尺寸图
价格
***
品牌
美国trans-tek
型号
280系列
描述
280系列交流LVDT的设计和制造提供了一个准确的，经济的，测量线性位移装置。传感器的工作范围为0.1到2英寸是可用的。最大非线性是指定为满量程的0.4%±。
