主要特点
规格(参考频率7千赫)
模型 | 0230-0000 | 0231-0000 | 0232-0000 | 0233-0000 | 0234-0000 | 0235-0000 | 0236-0000 | 0237-0000 | |
非线性 | ≤±0.25%总行程(最佳拟合直线) | ||||||||
线性范围 | ±英寸 ±(mm) | 零点零零五 (0.13) | 零点零一 (0.26) | 零点零二五 (0.64) | 零点零五 (1.27) | 零点一 (2.54) | 零点二五 (6.35) | 零点五 (12.7) | 一 (25.4) |
体长 | l英寸 (mm) | 零点八五 (21.6) | 零点八五 (21.6) | 零点八五 (21.6) | 零点八五 (21.6) | 零点九五 (24.1) | 二点六 (66) | 三点一 (78.7) | 四点三 (109.2) |
芯长度 | LC英寸 (mm) | 零点四五 (11.4) | 零点四五 (11.4) | 零点四五 (11.4) | 零点四五 (11.4) | 零点五五 (14) | 一点一九 (30.2) | 一点一九 (30.2) | 一点一九 (30.2) |
核心质量 | 克 | 零点五 | 零点五 | 零点五 | 零点五 | 零点六 | 一点三 | 一点三 | 一点三 |
核心的p / n | C005 - 0125 | C005 - 0125 | C005 - 0125 | C005 - 0125 | 0126 - C005 | - 0058 C005 | - 0058 C005 | - 0058 C005 | |
电气中心 | EC英寸 (mm) | 零点三八五 (9.8) | 零点三八五 (9.8) | 零点三八五 (9.8) | 零点三八五 (9.8) | 零点四三五 (11) | 一点二一 (30.7) | 一点四六 (37.1) | 二点零六 (52.3) |
温度范围 | 我65°f to 257°f(125 55°c to)(经营);-(- 55°c 275°f 65°f to to 135°c)(存储) | ||||||||
临时雇员.系数 | ZERO < ±0.001% Total Stroke /°F; SENSITIVITY < ±0.01% Output /°F | ||||||||
敏感 | 在V / V±10%。 | 四 | 四 | 四 | 四 | 四 | 二 | 一 | 零点五 |
相位角(输出 电压的输入电压) | 度 | 五 | 五 | 五 | 五 | 五 | 零 | 零 | 零 |
输入阻抗 | 欧姆 | 二百六十 | 二百五十五 | 二百五十 | 二百四十五 | 四百八十 | 三百二十 | 三百 | 三百五十五 |
输入电阻 | 欧姆直流 | 三十六 | 三十六 | 三十六 | 三十六 | 六十 | 二十二 | 三十 | 四十 |
输出电阻 | 欧姆直流 | 一百三十五 | 一百三十五 | 一百三十五 | 一百三十五 | 二百零五 | 二百一十 | 一百七十 | 一百八十五 |
零电压 | 前百分之五 | <0.2 | <0.25 | <0.3 | <0.4 | <0.8 | <1.0 | <1.0 | <1.0 |
最大限度的激发 | 15 VRMS |
材料
2.3 LVDT系列 | 1000-0014振荡器/解调器 | ||
案例 | 铁镍合金 | 案例 | pheonolic |
内径 | pheonolic | 螺纹刀片 | 铝 |
端密封 | 环氧树脂 | ||
潜在客户 | # 30 AWG聚四氟乙烯 绝缘铜 | 端子板 | 聚酰胺和镍 电镀锡磷青铜 |
核心 | 铁镍合金 |

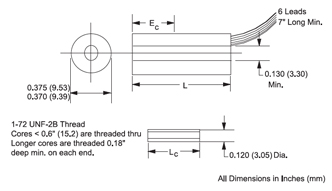

尺寸图
示意图
